Station de mélange IBC

Conformité CE

Un produit classé comme machine portant le marquage CE satisfait aux exigences essentielles de santé et de sécurité de la directive CE sur les machines 2006/42/CEE.

Directive ATEX 94/9/CE

Équipement conçu et approuvé pour un fonctionnement sûr dans des atmosphères potentiellement explosives. L’équipement est divisé en groupes principaux, catégories, groupes d’appareils et classes de température pour définir son adéquation dans la zone réelle.

Gagnez du temps et utilisez une solution complète pour mélanger différents produits liquides. La station de mélange est un système automatisé pour un mélange très efficace dans un GRV. Elle est disponible en version stationnaire et mobile, ce qui permet de l’utiliser dans différents endroits.

Les stations de mélange sont pratiques et très faciles à utiliser. Toutes les opérations sont effectuées à partir du panneau de commande intégré, qui permet de démarrer et d’arrêter l’unité tout en réglant la vitesse de rotation. Le seul travail manuel à effectuer est la livraison du GRV et son ramassage à la fin du temps de mélange. Cette conception permet de positionner et d’abaisser rapidement le malaxeur, ainsi que de régler la minuterie de malaxage.

La station IBC garantit un niveau élevé de sécurité – non seulement le mélangeur ne se met pas en marche lorsqu’il est surélevé par rapport au niveau du conteneur, mais aussi lorsque le conteneur est mal placé ou manquant. Pendant le fonctionnement, tous les éléments rotatifs se trouvent dans un espace clos, ce qui élimine la possibilité d’un contact direct accidentel.

Les arbres et les roues sont disponibles dans une gamme de matériaux (AISI 316, PP, PFA, ECTFE). L’opérateur peut régler la vitesse de rotation du mélangeur à l’aide d’un convertisseur de fréquence, ce qui permet de l’utiliser pour de nombreuses applications différentes. La station de mélange IBC a été conçue pour mélanger différents liquides entre eux ou avec des poudres en assurant leur dissolution complète dans les liquides.

Voir les informations détaillées

Description

Données techniques

Applications: Liquides jusqu’à une viscosité de 20 000 cP, contenant également des particules ou des poudres. Approprié pour les liquides stockés dans des réservoirs IBC (mélangeur IBC) ou des fûts (mélangeur de fûts).
ATEX: Disponible pour les atmosphères potentiellement explosives (zones ATEX)
Tension nominale: 400V AC, 50-60 Hz ou 220-230V AC, 50-60 Hz
Dimensions: 1300x1200x3000 mm (longueur x largeur x hauteur)
Matériaux: Pièces en contact avec le fluide (roue, arbre): AISI 316, PP, PFA, ECTFE.
Autres pièces: AISI 304 ou acier peint.

Caractéristiques et avantages

  • Le mélangeur ne fonctionne jamais sans le réservoir IBC ou dans une position incorrecte.
  • Entièrement contrôlé par un panneau de commande, y compris le positionnement de l’actionneur électrique responsable de la hauteur du mélangeur.
  • Minuterie de mélange réglable permettant d’effectuer différents travaux pendant ce temps.
  • Livré avec des rails de guidage pour les réservoirs IBC.
  • Installation mobile ou stationnaire.
  • Vitesse de mélange réglable.
  • Exploitation sûre et fiable.
  • Pratique et simple à utiliser.
  • Une grande efficacité et une meilleure gestion du temps.
  • Mise en place facile d’un réservoir IBC.
  • Un moyen sûr et facile de livrer le réservoir IBC à l’aide d’un transpalette manuel.
  • Convient pour mélanger différents produits d’une viscosité allant jusqu’à 20000 cP.
  • Exécution adaptée aux travaux dans les zones ATEX – conformément à la directive ATEX, catégorie II 2G

Applications

Secteur d’applications types

Ressources

Brochures

Vidéos d’entretien

Station de mélange IBC

FAQ

FONCTIONNEMENT

Pour utiliser la station de mélange, le réservoir contenant le liquide doit être placé sous le mélangeur. Dans le cas d’une station de mélange mobile, l’unité doit être transportée jusqu’à l’emplacement du réservoir. Le positionnement correct du réservoir (coaxialité de l’axe du réservoir et de l’axe de la turbine du mélangeur) est assuré par les rails de guidage. Après la mise en place, le mélangeur doit être abaissé et la vitesse de rotation et le temps de mélange doivent être réglés.

Pendant le mélange, l’opérateur peut se concentrer sur d’autres tâches et, une fois l’appareil terminé, il s’éteint en indiquant la fin du cycle. Grâce à la fonction de minuterie, la durée de mélange peut être réglée avec précision et en fonction d’un produit donné. La station spécialement conçue permet de positionner avec précision le mélangeur au-dessus du récipient. L’élévation et l’abaissement du mélangeur sont commandés par un panneau de commande relié à l’actionneur. L’unité peut également être livrée avec un enrouleur de câble manuel, facile à utiliser et conforme aux exigences ATEX. Dans les deux cas, le mélangeur ne peut pas être abaissé de manière incontrôlée.

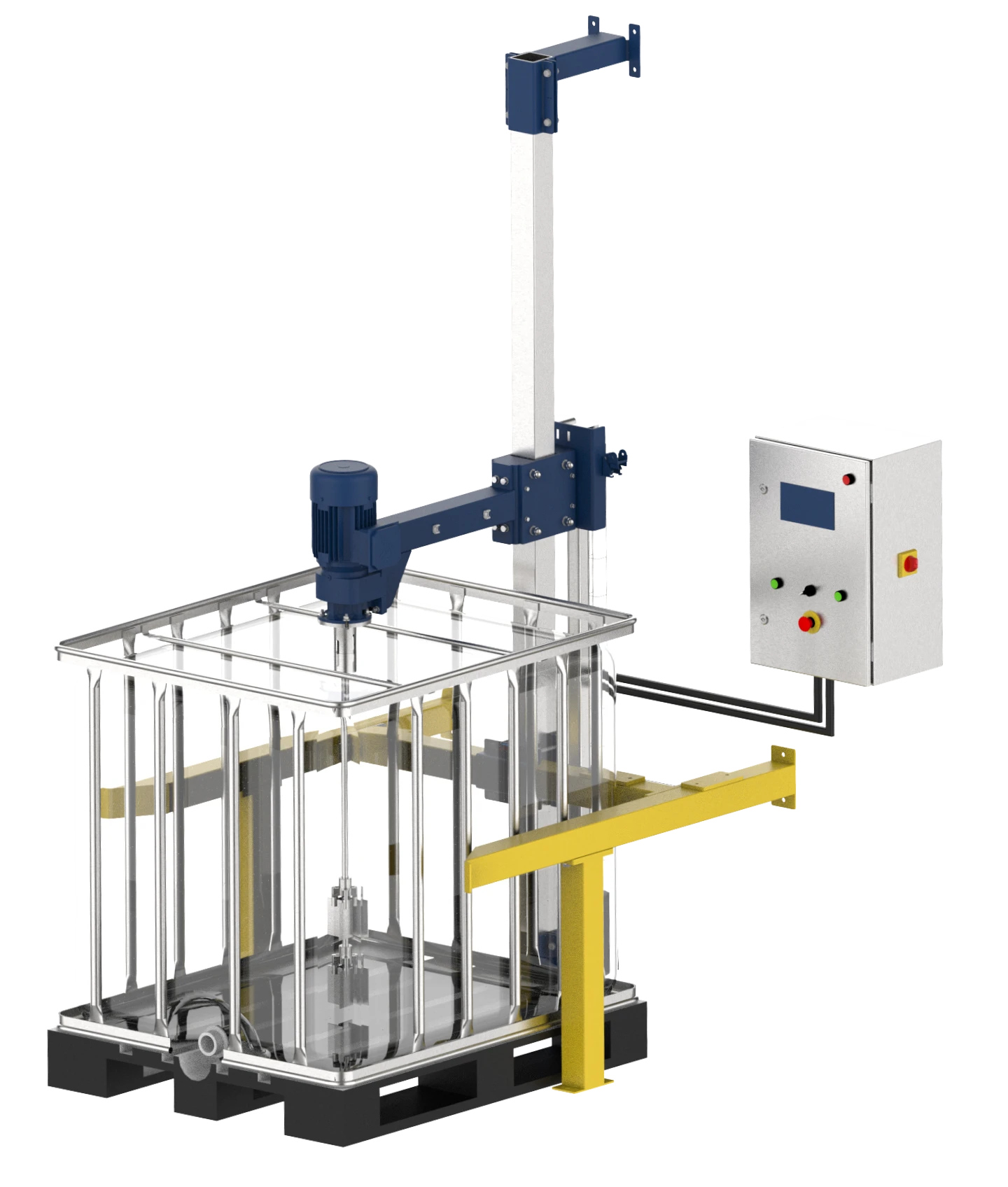

CONSTRUCTION

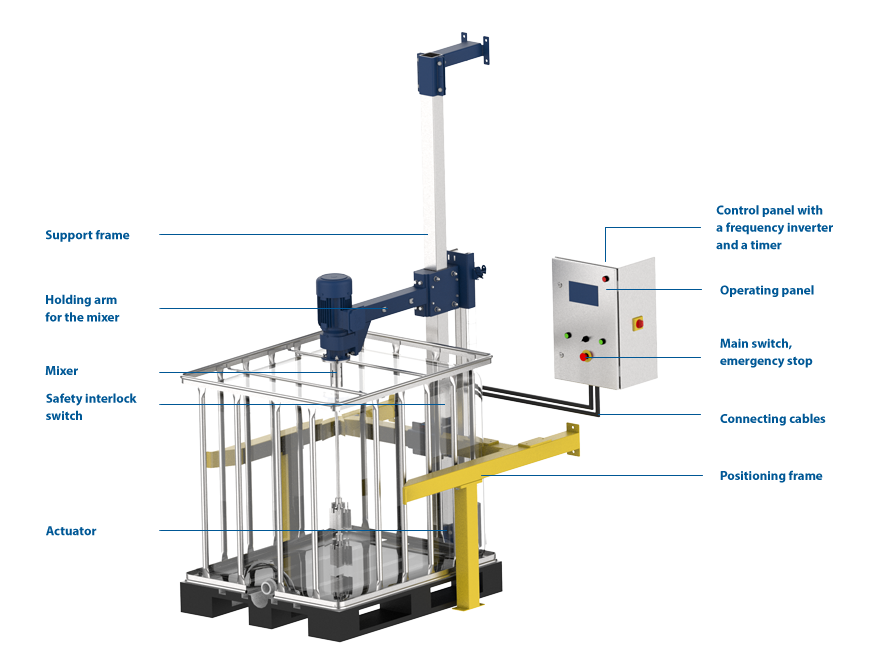

Cadre de soutien
  • Supporte le mélangeur et l’armoire de commande,
  • 2 variantes d’exécution – stationnaire (montage au sol et au mur) ou mobile (monté sur 4 roues permettant un mouvement libre de l’unité),
  • Les roues sont équipées d’un mécanisme de verrouillage.
Bras de maintien pour le mélangeur
  • Équipé d’un interrupteur de position – empêche le mélangeur de tourner lorsqu’il n’est pas en position abaissée.
Mélangeur
  • Mélangeur à basse vitesse, équipé d’une roue universelle repliable. Permet de mélanger des liquides à haute viscosité, des liquides contenant des particules solides et des liquides avec des poudres,
  • Lorsque le mélangeur est arrêté, la roue reste pliée, ce qui permet de l’insérer facilement dans l’IBС,
  • Une fois le mélangeur mis en marche, la turbine se déploie sous l’effet de la force centrifuge et commence à mélanger tout le volume du récipient,
  • En fonction de l’application, différents types de roues peuvent être commandés.
Interrupteur de verrouillage de sécurité
  • Désactive la rotation du mélangeur lorsque le conteneur est manquant ou mal placé.
Actionneur électrique, vérin pneumatique ou enrouleur de câble manuel
  • Facilement utilisable par une seule personne,
  • Protégé contre les chutes accidentelles.
Armoire de commande avec convertisseur de fréquence et minuterie
  • Unité de positionnement intégrée à l’armoire de commande câblée et connectée au mélangeur et aux capteurs,
  • Le variateur de fréquence contrôle la vitesse de rotation et empêche la surcharge du moteur,
  • Equipé d’un panneau de commande comprenant des interrupteurs et un écran pour le réglage de la vitesse de rotation,
  • Le temps de mélange est contrôlé par une minuterie avec arrêt automatique.

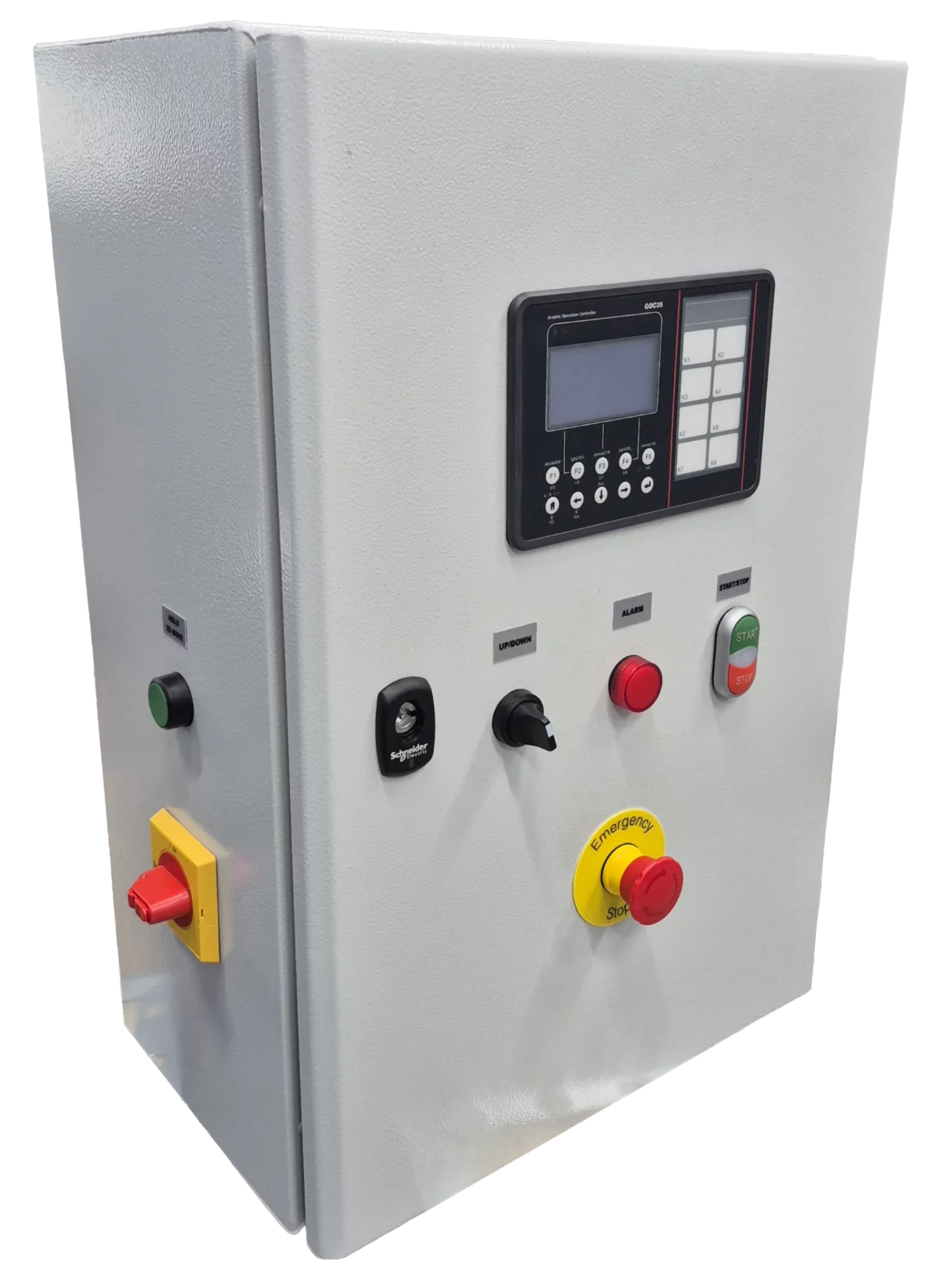

Panneau de commande
  • Responsable de la commande du moteur du mélangeur (démarrage, arrêt, réglage de la vitesse de rotation, arrêt d’urgence),
  • Lever et abaisser le mélangeur,
  • Réglage de la minuterie de mélange.
Interrupteur principal et arrêt d’urgence
Câbles de connexion
Cadre de positionnement
  • Positionne le conteneur sous le mélangeur.

FONCTION DE CONTRÔLE

  • Relever ou abaisser le mixeur,
  • Réglage de la vitesse de rotation (convertisseur de fréquence),
  • Réglage de la durée de mélange (minuterie) et de l’arrêt automatique,
  • Arrêt après avoir soulevé le mélangeur ou lorsque le GRV n’est pas placé,
  • START, STOP, E-STOP (arrêt d’urgence),
  • Protégé contre les surcharges.

AUTRES EXÉCUTIONS

Station de mélange de tambours

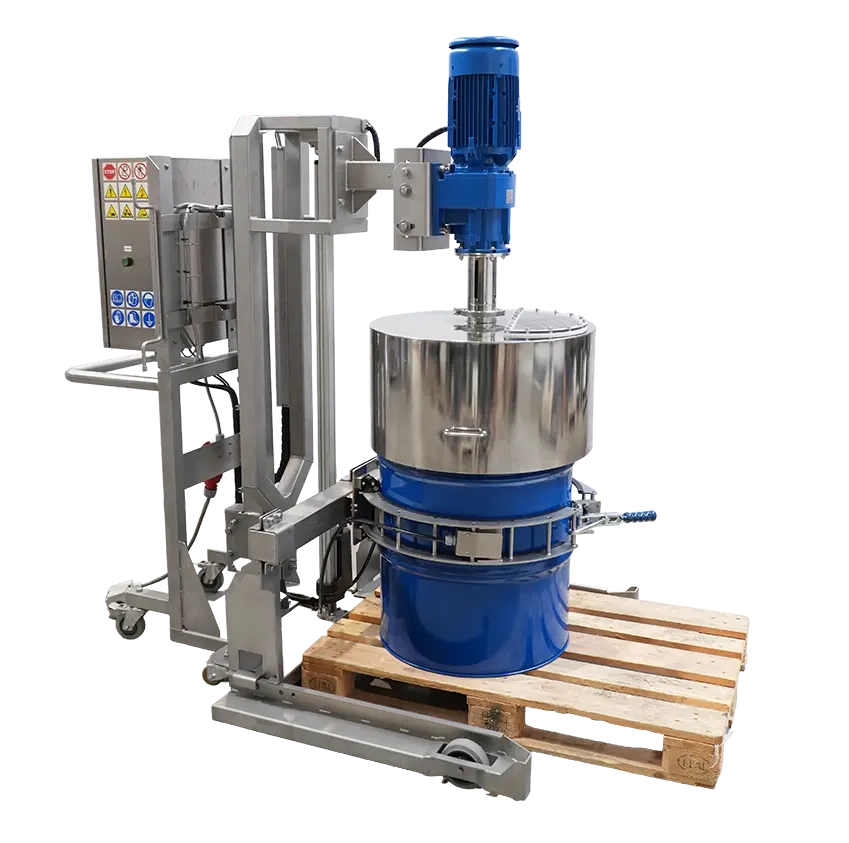

L’unité est en outre équipée d’un couvercle de tambour intégré pour le mélangeur. Il recouvre le tambour pendant le processus de mélange, de sorte que le produit ne s’échappe pas du tambour et que les particules extérieures ne pénètrent pas dans le tambour. De plus, le tambour est fixé par des courroies qui l’empêchent de tourner. Nous proposons également des couvertures de tambour sur mesure avec une trémie d’alimentation permettant l’ajout d’ingrédients pendant le processus de mélange sans qu’il soit nécessaire de soulever le mélangeur lui-même.

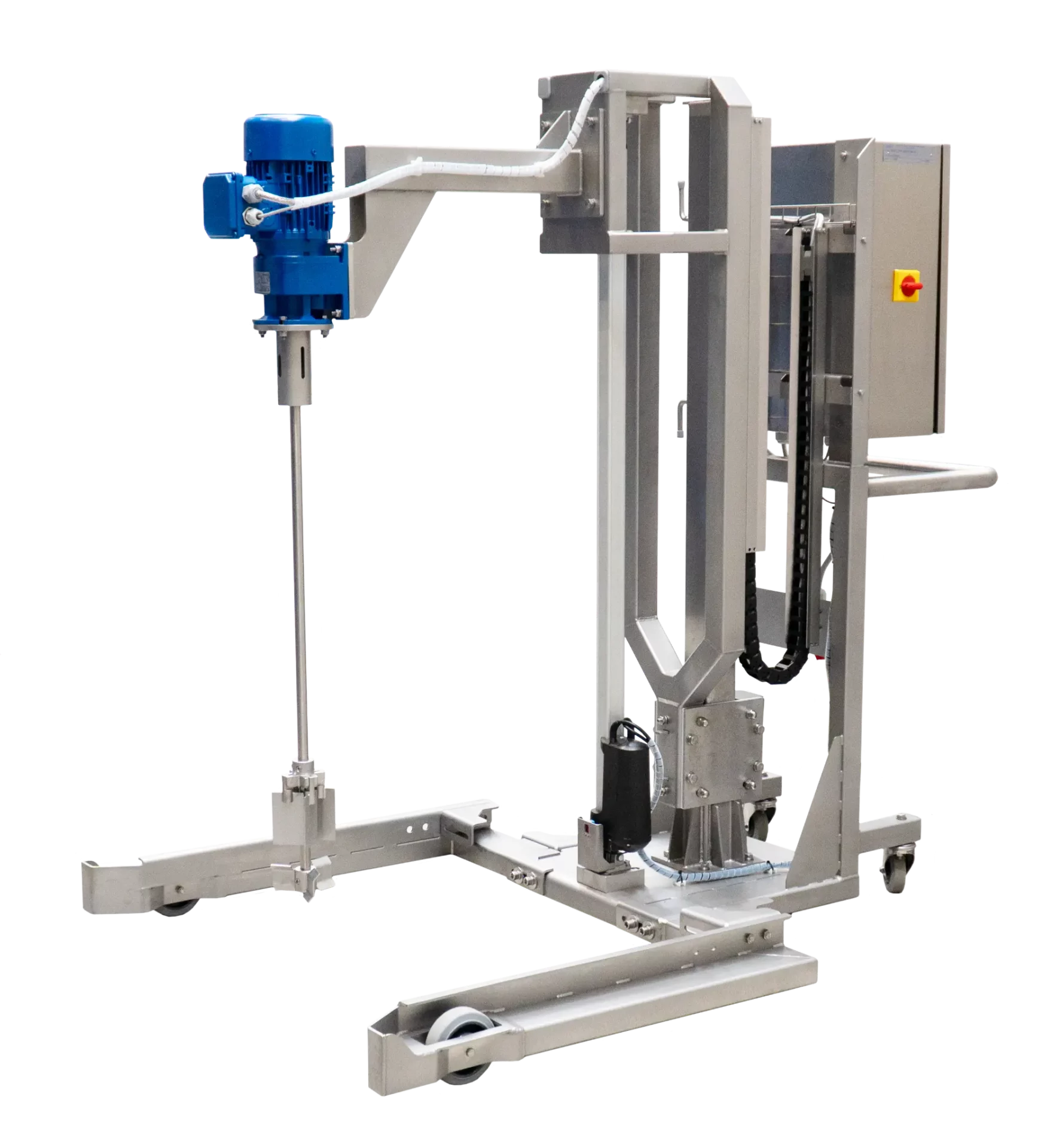

Station de mélange mobile

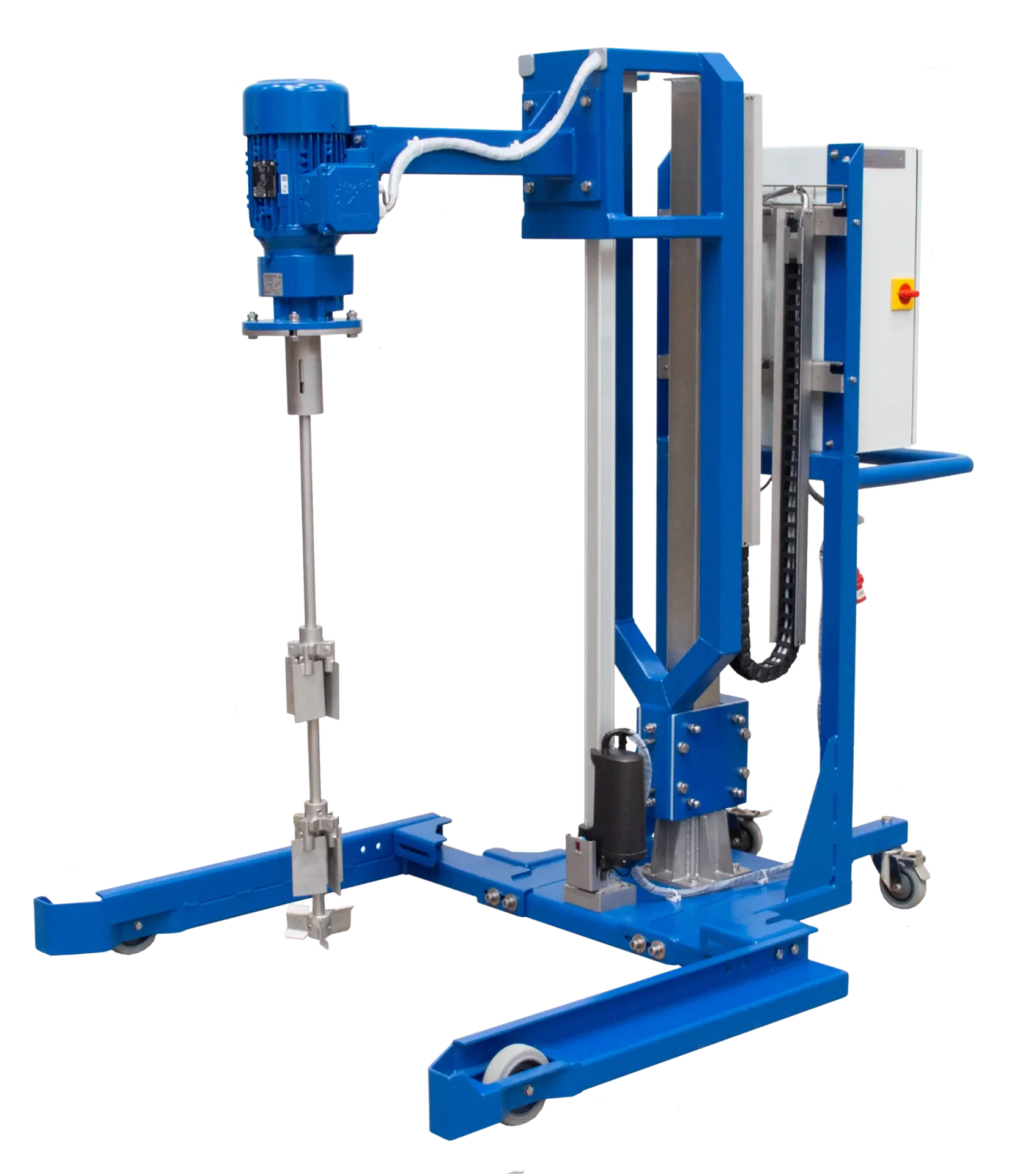

La conception mobile de la station de mélange permet de l’utiliser dans de nombreux endroits de l’institution. La station mobile est équipée de roues qui permettent de la transporter facilement. Après avoir placé la station dans la position souhaitée (généralement au-dessus du réservoir), les roues peuvent être bloquées, ce qui garantit la sécurité pendant le travail. La station de mélange mobile est disponible en versions pour les réservoirs IBC et les fûts. Si nécessaire, la station peut être fabriquée selon la norme ATEX.
