Série SBA – pompes à boue avec agitateur
La pompe à boues Tapflo SBA représente une solution avancée pour la gestion efficace des boues et des fluides chargés en solides. Basée sur la robuste série SB, la SBA est renforcée d’un agitateur puissant pour garantir une aspiration continue et douce des matériaux abrasifs.
Spécifications Techniques
- Débit maximal: Jusqu’à 60 m³/h, adapté pour les opérations de grande envergure.
- Hauteur de refoulement: Jusqu’à 30 mètres, permettant le transport de boues sur des distances verticales significatives.
- Puissance du moteur: Options de 2.2 à 3.7 kW, avec alimentation triphasée de 400 V ± 10 %, 50 Hz, offrant une puissance suffisante pour les applications les plus exigeantes.
- Protection et Sécurité: Classe d’isolation F et classe de protection IP 68, assurant une opération sûre même dans des conditions humides ou submergées.
- Adaptabilité de l’Installation: Sortie double position de 50/80 mm (2″/3″), permettant une intégration flexible dans divers systèmes de tuyauterie.
Produits associés
Description
Conception Innovante pour Performance Optimale
La SBA se distingue par sa conception à écoulement latéral unique et sa décharge par le haut, qui non seulement prolonge la durée de vie du moteur en le maintenant au frais, mais offre aussi une flexibilité accrue dans le placement de la pompe dans des espaces restreints. Cette configuration est idéale pour les applications où l’espace est un facteur limitant et où la fiabilité est cruciale.
Résistance et Durabilité Accrues
Le cœur de la pompe, l’agitateur et la turbine, sont fabriqués en alliage de chrome robuste, conçus pour résister à l’usure due à l’abrasion des particules solides. La roue semi-vortex, combinée à l’agitateur, minimise les risques de colmatage, ce qui est essentiel pour maintenir une efficacité opérationnelle constante sans interruptions pour maintenance.
DONNEES TECHNIQUES
| Modèle (50 Hz) | Détecteur de niveau | Puissance moteur | Tension | Débit nominal | Hauteur nominale | Débit maximal | Hauteur maximale | Passage de roue | Profondeur max | ||
| mm | kW | V | m3/h | l/min | m | m3/h | l/min | m | mm | m | |
| SBA2(E)-22 | (E) Capteur | 2.2 | 400 | 18 | 300 | 19 | 30 | 500 | 25 | 10 | 25 |
| SBA3(E)-22 | (E) Capteur | 3.7 | 400 | 30 | 500 | 20 | 60 | 1000 | 30 | 10 | 25 |
DIMENSIONS
| Modèle (50 Hz) | Hauteur (H) | Largeur (W) | Poids (net) | Sortie (ød) | Filetage BSP (ød) | Niveau d’eau (W1) |
| mm | mm | Kg | mm | in | mm | |
| SBA2(E)-22 | 557 (629) | 234 (235) | 40 (46) | 50 (50) | 2 | 135 (135) |
| SBA3(E)-22 | 636 (720) | 283 (283) | 64 (72) | 80 (80) | 3 | 165 (165) |
Courbes des performances
2850 tr/min, 50 Hz
Applications
Secteur d’applications types
Eaux usées Applications Polyvalentes Idéale pour les industries telles que la construction, le traitement des eaux usées, l’exploitation minière, et plus, où la gestion des boues et des déchets solides est primordiale. La SBA est aussi équipée pour des installations temporaires ou permanentes, offrant une adaptabilité selon les besoins spécifiques du site.
Accessoires et Options de Personnalisation Pour une adaptation plus précise à vos besoins, la SBA peut être équipée de capteurs de contrôle de niveau pour une automatisation accrue. Ces capteurs, repérés par (E), facilitent la gestion et le contrôle des opérations, réduisant ainsi le besoin d’intervention humaine et augmentant l’efficacité générale.
Engagement envers la Durabilité et l’Efficacité Avec un design pensé pour réduire la consommation énergétique tout en maximisant le débit et la pression, la Tapflo SBA est un choix judicieux pour ceux qui recherchent une pompe à boue performante, durable et économique.
Pour plus d’informations ou pour une consultation personnalisée, n’hésitez pas à contacter nos spécialistes Tapflo.
Ressources

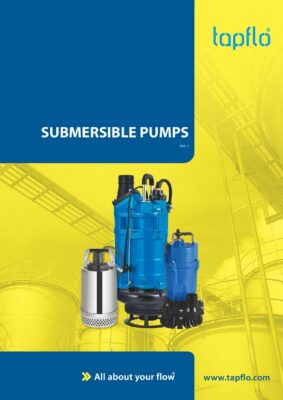

Brochures
FAQ
Quels types de fluides la pompe à boues Tapflo SBA peut-elle gérer ?
La pompe à boues Tapflo SBA est conçue pour gérer une large gamme de fluides chargés et abrasifs avec une efficacité optimale. Capable de pomper des eaux chargées, des boues denses, des suspensions de sable, de gravier et d’autres particules solides jusqu’à une certaine taille, elle est idéale pour une utilisation dans les secteurs de la construction, de l’exploitation minière et du traitement des eaux usées. Grâce à son agitateur robuste et à sa roue semi-vortex, la SBA minimise le colmatage et assure un transfert fluide des matériaux les plus difficiles à manipuler.
Quelles sont les principales caractéristiques de sécurité de la pompe Tapflo SBA ?
La sécurité est une priorité absolue dans la conception de la pompe à boues Tapflo SBA, ce qui en fait un choix fiable pour les environnements de travail exigeants. Parmi les caractéristiques de sécurité clés, la pompe est équipée d’une classe d’isolation F et d’une classe de protection IP 68. La classe d’isolation F assure que la pompe peut fonctionner à des températures élevées sans risque de défaillance, tandis que la classification IP 68 garantit une protection contre la pénétration de poussière et la possibilité d’immersion complète dans l’eau. Ces spécifications sont essentielles pour prévenir les accidents et maintenir une opération continue et sécurisée, même dans des conditions humides ou submergées.
Comment choisir entre les différentes configurations de puissance et de taille de sortie ?
Le choix de la configuration de puissance et de la taille de sortie de votre pompe Tapflo SBA doit être guidé par les spécificités de votre application et les exigences de performance. Pour sélectionner la puissance appropriée, évaluez la densité et la viscosité du fluide à pomper ainsi que la hauteur de refoulement et la distance de pompage requises. Une puissance plus élevée sera nécessaire pour des fluides plus denses et des distances de pompage plus longues. Quant à la taille de sortie, elle dépend du débit souhaité : une sortie plus grande permet de gérer un volume plus important de fluide. Une consultation avec un spécialiste peut vous aider à déterminer la configuration la plus efficace pour votre projet.
La pompe Tapflo SBA est-elle adaptée à une utilisation en eaux profondes ?
Oui, la pompe Tapflo SBA est conçue pour fonctionner efficacement dans des conditions d’immersion profonde, jusqu’à une profondeur maximale de 25 mètres. Cette capacité en fait un choix idéal pour les applications telles que le drainage de puits profonds, le pompage de puits de mines et les interventions en zones inondées. Toutefois, il est crucial de s’assurer que la pompe est correctement installée et sécurisée pour éviter tout dommage lié à la pression de l’eau à de telles profondeurs.
Comment la pompe Tapflo SBA minimise-t-elle le risque de colmatage ?
La pompe Tapflo SBA est équipée d’une roue semi-vortex et d’un agitateur robuste qui jouent un rôle crucial dans la minimisation du colmatage. La roue semi-vortex permet de créer un passage fluide pour les solides et les particules en suspension, réduisant ainsi les interactions directes avec les surfaces de la pompe qui pourraient causer des obstructions. L’agitateur, situé à l’entrée de la pompe, aide à décomposer les agglomérats et à maintenir les particules en suspension, facilitant ainsi leur passage à travers la pompe sans colmatage.
Quels sont les critères pour choisir la bonne taille de pompe pour mon projet ?
Pour choisir la bonne taille de pompe Tapflo SBA, considérez les critères suivants :
- Débit nécessaire (m³/h) : Estimez le volume de fluide à pomper par heure. Cela dépendra de la taille de votre installation et de la rapidité avec laquelle vous devez déplacer les fluides.
- Hauteur de refoulement (mètres) : Évaluez la hauteur verticale totale que la pompe doit surmonter pour déplacer le fluide du point bas au point haut.
- Taille de sortie (mm/pouces) : Sélectionnez en fonction du débit et de la nature du fluide. Une taille de sortie plus grande est préférable pour les applications nécessitant un débit élevé ou pour pomper des fluides avec de grandes particules en suspension. Assurez-vous que la pompe choisie correspond à ces critères pour garantir efficacité et fiabilité dans votre application spécifique.
